Thông số kỹ thuật – Khối mở rộng cảm biến Keyence FS-V32CP

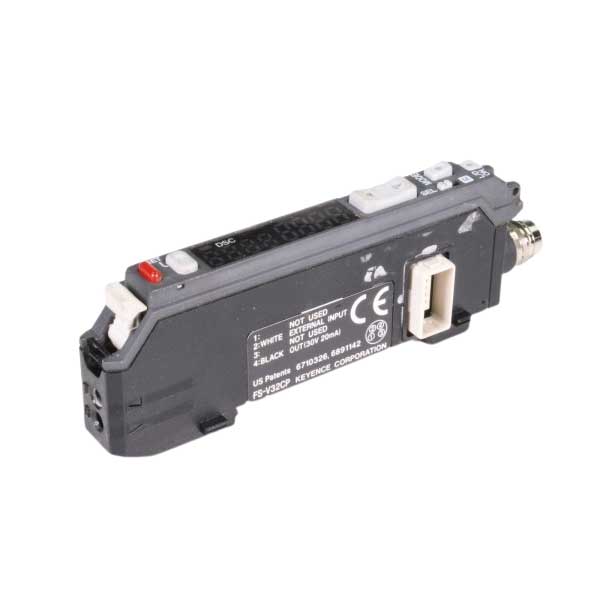

Keyence FS-V32CP là khối mở rộng dòng FS-V với ngõ ra PNP, tích hợp đầu nối M8 giúp tháo lắp nhanh chóng, giảm lỗi do kéo cáp hoặc tiếp xúc kém. Với thời gian đáp ứng nhanh nhất chỉ 33 µs (HIGH SPEED), thiết bị phù hợp cho các dây chuyền tốc độ cao như in ấn, đóng gói, lắp ráp điện tử.
Với màn hình LED kép hiển thị giá trị thực (đèn đỏ) và giá trị đặt trước (đèn xanh), thanh LED 7 mức và chức năng HOLD, người vận hành dễ dàng theo dõi tín hiệu mà không cần HMI phụ trợ. Khi kết hợp với bộ khuếch đại chính như FS-V31P/C/P/M, hệ thống có thể mở rộng lên đến 17 khối (1 chính + 16 mở rộng) – linh hoạt khi phát triển hệ thống. Thiết kế nhỏ gọn (~45 g), vỏ polycarbonate bền bỉ – lý tưởng cho tủ điện chật hẹp.
| Mẫu | FS-V32CP |
| Loại | 1 ngõ ra + 1 ngõ vào / Đầu nối M8 / Khối mở rộng |
| Ngõ ra | PNP |
| Thiết bị chính/khối mở rộng | Khối mở rộng |
| Ngõ ra điều khiển | 1 ngõ ra |
| Ngõ ra Analog (1–5 V) | Không áp dụng |
| Ngõ vào phụ | 1 ngõ vào |
| Đầu nối | M8 |
| Đèn nền | LED đỏ, 4 điểm phát, bước sóng 640 nm |
| Thời gian đáp ứng | 33 µs (HIGH SPEED) 250 µs (FINE), 500 µs (TURBO) 1 ms (SUPER TURBO), 4 ms (ULTRA TURBO), 16 ms (MEGA TURBO) |
| Lựa chọn ngõ ra | BẬT-SÁNG / BẬT-TỐI (có thể chọn bằng công tắc) |
| Kích thước | Rộng 9,8 mm × Cao 30,3 mm × Dài 71,8 mm |
| Chế độ phát hiện | Độ sáng (phát hiện vùng), có chức năng tự động bù độ nhạy |
| Chức năng hẹn giờ | Hẹn giờ TẮT, trễ BẬT/TẮT, một xung; Thời gian: 0,1 ms – 9,999 ms; Sai số ≤±10% |
| Chức năng bộ đếm | Không áp dụng |
| Ngõ vào bên ngoài | ≥2 ms (BẬT), ≥20 ms (TẮT) (*1) |
| Mở rộng khối | Tối đa 17 khối (1 chính + 16 mở rộng); mỗi khối 2 ngõ ra tính là 2 đơn vị |
| Số lượng khối triệt nhiễu | FINE: 4 khối; TURBO trở lên: 8 khối |
| Điện áp nguồn | 12–24 VDC ±10%, gợn sóng ≤10% |
| Công suất tiêu thụ | Bình thường: ≤750 mW; Tiết kiệm: ≤580 mW (*2) |
| Ánh sáng môi trường | Đèn sợi đốt: ≤20.000 lux; Ánh sáng mặt trời: ≤30.000 lux |
| Nhiệt độ hoạt động | -10°C đến +55°C (không đóng băng) |
| Độ ẩm hoạt động | 35–85 % RH (không ngưng tụ) |
| Chống rung | 10–55 Hz, biên độ 1,5 mm, 2 giờ mỗi trục X, Y, Z |
| Chống va đập | 500 m/s², 3 lần mỗi trục X, Y, Z |
| Vật liệu vỏ | Polycarbonate |
| Phụ kiện | Không áp dụng |
| Khối lượng | Xấp xỉ 45 g |
Ghi chú kỹ thuật
- (*1) Ngõ vào phụ chỉ khả dụng trên một số model thiết bị chính
- (*2) Công suất tiêu thụ tăng thêm ~160 mW (7 mA) khi sửCatalog-bo-dieu-khien-cam-bien-keyence-FS-V30
