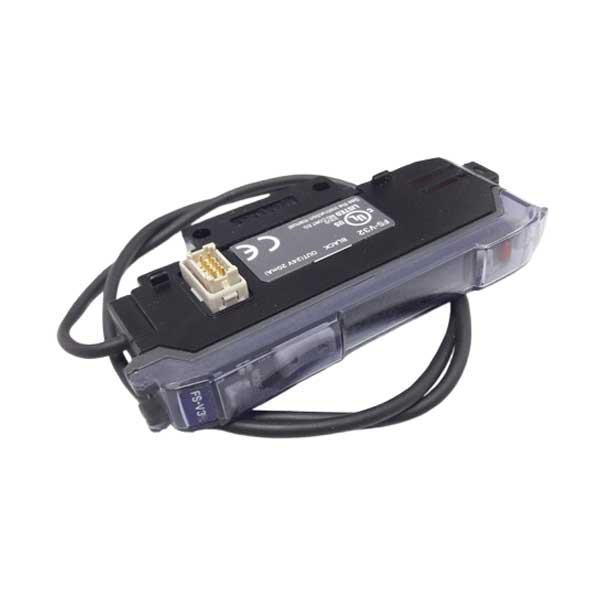

Thông số kỹ thuật – Khối mở rộng cảm biến Keyence FS-V34P
Keyence FS-V34P – Khối mở rộng cảm biến quang 2 ngõ ra PNP + 1 ngõ vào có cáp, tích hợp màn hình kỹ thuật số kép và nhiều tính năng thông minh cho hệ thống tự động hóa chính xác. Đến từ **Keyence – thương hiệu toàn cầu hàng đầu trong lĩnh vực cảm biến và tự động hóa công nghiệp**, **Keyence FS-V34P** là giải pháp mở rộng lý tưởng trong hệ thống FS-V khi bạn cần **tăng số lượng điểm giám sát** mà vẫn duy trì khả năng **cài đặt và chẩn đoán độc lập**. Khác với khối chính (FS-Vxx), FS-V34P hoạt động như **khối mở rộng**, kết nối với bộ điều khiển trung tâm để xây dựng hệ thống lên đến **17 khối** (16 khối mở rộng) – đủ để bao phủ toàn bộ dây chuyền sản xuất phức tạp. Với **2 ngõ ra PNP độc lập**, **màn hình hiển thị kép (LED xanh lá cho giá trị cài đặt + LED đỏ cho giá trị thực)**, cùng các tính năng cao cấp như **hẹn giờ, đếm xung, giữ giá trị đỉnh/đáy**, Keyence FS-V34P mang lại sự linh hoạt vượt trội so với cảm biến thông thường. Thời gian đáp ứng nhanh nhất chỉ **33 µs (chế độ HIGH SPEED)** – lý tưởng cho ứng dụng tốc độ cao như kiểm tra trên băng tải nhanh, máy in, hoặc lắp ráp điện tử chính xác. Vỏ bọc **polycarbonate bền bỉ**, chịu được ánh sáng môi trường lên đến **30.000 lux**, kèm khả năng **chống rung và chống sốc đạt chuẩn công nghiệp**, khiến **Keyence FS-V34P** trở thành lựa chọn đáng tin cậy cho mọi nhà máy hiện đại.
| Mẫu | FS-V34P |
| Loại | 2-ngõ ra + 1-ngõ vào có cáp |
| Loại ngõ ra | PNP |
| Thiết bị chính / Khối mở rộng | Khối mở rộng |
| Ngõ ra điều khiển | 2 ngõ ra PNP open-collector, 24 V, ≤100 mA (khi dùng đơn lẻ) / ≤20 mA (khi mở rộng), điện áp dư ≤1 V |
| Ngõ ra Analog (1–5 V) | Không hỗ trợ |
| Ngõ vào phụ | 1 ngõ vào |
| Đầu nối | — |
| Đèn LED nguồn sáng | LED đỏ 4 thành phần, bước sóng 640 nm |
| Thời gian đáp ứng | 33 µs (HIGH SPEED) / 250 µs (FINE) / 500 µs (TURBO) / 1 ms (SUPER TURBO) / 4 ms (ULTRA TURBO) / 16 ms (MEGA TURBO) |
| Lựa chọn ngõ ra | BẬT-SÁNG / BẬT-TỐI (chọn bằng công tắc) |
| Kích thước | Cao 30,3 mm × Rộng 9,8 mm × Dài 71,8 mm |
| Đèn báo & Màn hình | Màn hình kỹ thuật số kép: giá trị cài đặt (LED xanh lá 4 số) + giá trị hiện tại (LED đỏ 4 số), phạm vi 0–64.512; hỗ trợ hiển thị lượng vượt mức (0P–999P), chức năng giữ đỉnh/đáy, 5 chế độ hiển thị |
| Chức năng hẹn giờ | Hỗ trợ nhiều chế độ: trễ BẬT/TẮT, xung đơn, kết hợp…; thời gian cài đặt 0,1–9.999 ms; sai số ≤ ±10% |
| Chức năng bộ đếm | Đếm tối đa 65.535 |
| Ngõ vào bên ngoài | Thời gian tối thiểu: 2 ms (BẬT) / 20 ms (TẮT)*1 |
| Khối mở rộng | Tối đa 16 khối (tổng 17 khối); khối 2-ngõ ra tính bằng 2 khối |
| Điện áp nguồn | 12–24 VDC ±10%, gợn sóng ≤10% (P-P) |
| Dòng điện tiêu thụ | Tối đa 830 mW (35 mA @24V / 45 mA @12V); chế độ tiết kiệm: 660 mW (27 mA @24V / 32 mA @12V)*2 |
| Ánh sáng môi trường | Đèn huỳnh quang: ≤20.000 lux; Ánh sáng mặt trời: ≤30.000 lux |
| Độ ẩm môi trường | 35–85% RH (không ngưng tụ) |
| Chống rung | 10–55 Hz, biên độ kép 1,5 mm, 2 giờ mỗi trục X/Y/Z |
| Chống va đập | 500 m/s², 3 lần mỗi trục X/Y/Z |
| Vỏ bọc | Polycarbonate |
| Phụ kiện | Không áp dụng |
| Khối lượng | Xấp xỉ 70 g |
*1 Tính năng ngõ vào bên ngoài chỉ hỗ trợ trên một số mẫu nhất định.
*2 Khi dùng chế độ HIGH SPEED, công suất tiêu thụ tăng thêm 160 mW (7 mA).
Ứng dụng tiêu biểu
- Mở rộng hệ thống cảm biến trong dây chuyền lắp ráp có nhiều điểm giám sát
- Kiểm tra sự có mặt/vị trí linh kiện trên băng tải tốc độ cao
- Giám sát đồng thời nhiều thông số với hiển thị trực quan tại chỗ
- Ứng dụng cần đếm sản phẩm, hẹn giờ trễ hoặc ghi nhận giá trị cực trị
Tại sao nên chọn sản phẩm này?
- Là khối mở rộng linh hoạt – mở rộng hệ thống lên đến 17 khối, quản lý nhiều điểm cảm biến
- Màn hình kép trực quan – hiển thị đồng thời giá trị cài đặt và giá trị thực, hỗ trợ chẩn đoán nhanh
- 2 ngõ ra PNP độc lập – điều khiển riêng biệt thiết bị hoặc cảnh báo
- Nhiều tính năng thông minh – hẹn giờ, đếm, giữ đỉnh/đáy, 6 chế độ tốc độ đáp ứng
- Thiết kế công nghiệp – chống sáng mạnh, chống rung, vỏ polycarbonate bền bỉ
