Name: Cảm biến lưu lượng Keyence FD-Q20C
SKU: fd-q20c
Availability: InStock

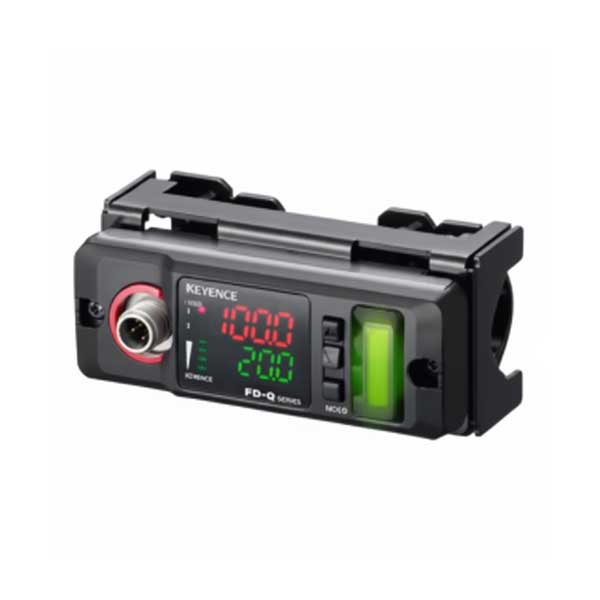

Cảm biến lưu lượng Keyence FD-Q20C

9.500.000 ₫

Sensor Main Unit 15A/20A Type
SKU: FD-Q20C
Hãng sản xuất: Keyence
Chất lượng: Mới 100%
Bảo hành: Chính hãng
Chứng từ: CO/CQ, hóa đơn VAT

Thông số kỹ thuật – Cảm biến lưu lượng kẹp ngoài Keyence FD-Q20C

Keyence FD-Q20C là cảm biến lưu lượng siêu âm kiểu kẹp ngoài (clamp-on), không cần cắt ống hay ngắt dòng chảy – lý tưởng để đo lưu lượng nước, dầu, hóa chất trong hệ thống vận hành liên tục. Với hai kích thước ống hỗ trợ: ½” (ø18–23 mm) và ¾” (ø23–28 mm), thiết bị phù hợp với đường ống nhỏ trong hệ thống làm mát, tuần hoàn hoặc cấp hóa chất.

Tích hợp màn hình LED kép hiển thị giá trị thực tế và giá trị tích lũy, thanh báo mức ổn định và thời gian cập nhật nhanh (~3 Hz), giúp người dùng giám sát trực quan mà không cần HMI phụ trợ. Độ lặp lại cao nhất chỉ ±0,15% F.S. ở chế độ 60 giây – đảm bảo độ chính xác lâu dài. Ngõ ra linh hoạt: NPN/PNP, xung, analog (4–20 mA), cùng khả năng IO-Link v1.1 – phù hợp với hệ thống công nghiệp hiện đại. Vỏ đạt tiêu chuẩn IP65/IP67 – an tâm trong môi trường khắc nghiệt như thực phẩm, dược phẩm, nhà máy hóa chất.

Mẫu	FD-Q20C
Kích thước ống phù hợp	½” (15 A): ø18–23 mm ¾” (20 A): ø23–28 mm
Vật liệu ống hỗ trợ	Ống kim loại / Ống nhựa (*1)
Chất lỏng phù hợp	Nước (kể cả DI), dầu, hóa chất… (*1)
Nhiệt độ chất lỏng	0–85°C (không đóng băng trên bề mặt ống) (*2)
Lưu lượng tối đa	½”: 60 L/phút \| ¾”: 100 L/phút
Lưu lượng ngắt về 0	2,5 L/phút (mặc định) (*3)
Phương pháp hiển thị	Đèn báo trạng thái, đèn ngõ ra, màn hình LED 7 đoạn kép, thanh báo mức ổn định
Tần suất cập nhật	Xấp xỉ 3 Hz
Độ phân giải	0,1 / 1 L/phút (mặc định: 0,1 L/phút)
Thời gian đáp ứng	0,5 / 1 / 2,5 / 5 / 10 / 30 / 60 giây
Độ lặp lại	0,5 s: ±2,0%, 1 s: ±1,5%, 2,5 s: ±1,0%, 5 s: ±0,5%, 10 s: ±0,35%, 30 s: ±0,2%, 60 s: ±0,15% F.S. (*4)
Hệ số trễ (Hysteresis)	Biến đổi theo điều kiện dòng chảy
Hiển thị lưu lượng tích lũy	0,1 / 1 / 10 / 100 / 1000 L (mặc định: 1 L)
Ghi dữ liệu tích lũy	Lưu vào bộ nhớ mỗi 10 giây
Bộ nhớ sao lưu	EEPROM, giữ dữ liệu ≥10 năm, đọc/ghi ≥1 triệu lần
Ngõ vào/ngõ ra	M12 đầu nối 4 chân
Ngõ ra điều khiển (ch.1/ch.2)	Chọn: Điều khiển / Xung / Báo lỗi; Mặc định: ch.1 điều khiển, ch.2 tắt NPN/PNP lựa chọn được, cực thu để hở ≤30 VDC, ≤100 mA, điện áp dư ≤2,5 V (*5)
Ngõ ra Analog (ch.2)	4–20 mA / 0–20 mA; tải ≤500 Ω (*5)
Ngõ vào bên ngoài (ch.2)	Cài đặt lại tích lũy / Ngắt về 0 / Hiệu chỉnh gốc Mặc định: Không sử dụng; dòng ngắn mạch ≤1,5 mA; thời gian ngõ vào ≥20 ms (*5)
Điện áp nguồn	20–30 VDC, gợn sóng ≤10%, Class 2 hoặc LPS
Dòng tiêu thụ	≤100 mA (không tính tải) (*6)
Chỉ số bảo vệ	IP65 / IP67 (IEC60529)
Nhiệt độ hoạt động	-10°C đến +60°C (không đóng băng)
Độ ẩm hoạt động	35–85 % RH (không ngưng tụ)
Chống rung	10–55 Hz, biên độ 1,5 mm, 2 giờ mỗi trục X, Y, Z
Chống va đập	100 m/s², xung 16 ms, 1.000 lần mỗi trục X, Y, Z
Vật liệu cảm biến	PPS / PES / PBT / SUS303/304/XM7
Bề mặt cảm biến	Cao su (Rubber)
Giá đỡ lắp đặt	SUS304 / PA / SUSXM7
Khối lượng	Xấp xỉ 400 g (bao gồm giá đỡ)

Ghi chú kỹ thuật

(*1) Chất lỏng phải truyền được sóng siêu âm; tránh bọt khí lớn hoặc túi khí. Có thể không ổn định khi dùng với ống phi tiêu chuẩn (có lớp lót)
(*2) Liên hệ KEYENCE nếu nhiệt độ ống >85°C (185°F)
(*3) Lưu lượng ngắt về 0 có thể điều chỉnh; nên hiệu chỉnh gốc khi chất lỏng ngừng chảy
(*4) Độ chính xác áp dụng khi dòng chảy ổn định. Không tính ảnh hưởng của dao động do van, bơm hoặc bố trí đường ống
(*5) Hỗ trợ IO-Link v1.1 / COM2 (38,4 kbps). File cấu hình tải từ website Keyence. Nếu không có internet, liên hệ văn phòng Keyence gần nhất
(*6) Dòng tiêu thụ tăng thêm 200 mA nếu có tải kết nối
