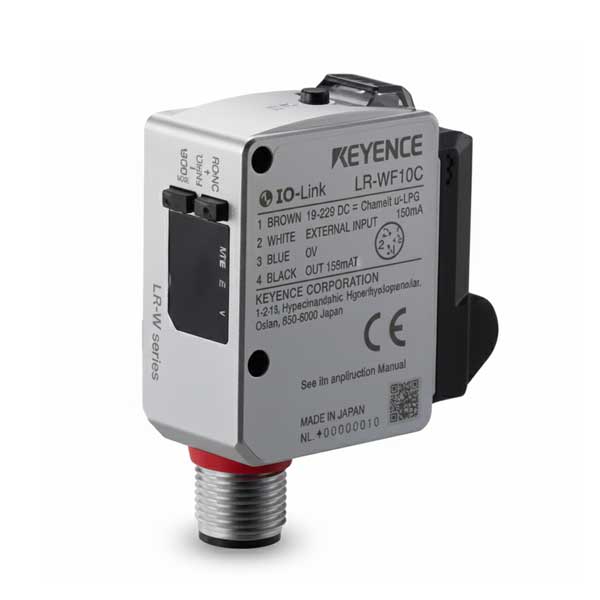

Keyence LR-WF10C – Cảm biến laser loại sợi quang, đầu nối M12 4 chân
LR-WF10C là phiên bản đầu nối M12 của dòng cảm biến laser sợi quang, cho phép tích hợp linh hoạt vào hệ thống công nghiệp tiêu chuẩn. Với nguồn sáng LED trắng, thời gian đáp ứng nhanh (250 µs) và khả năng ghép nối với nhiều đầu dò sợi quang, LR-WF10C lý tưởng cho ứng dụng phát hiện vật siêu nhỏ, kiểm tra vị trí, hoặc đo lường chính xác trong không gian hạn chế. So với LR-WF10 (loại cáp 2 m), LR-WF10C nhẹ hơn (95 g) và dễ thay thế/bảo trì nhờ đầu nối tiêu chuẩn. Cùng IP65, ngõ ra NPN/PNP linh hoạt, và khả năng chống nhiễu lên đến 2 thiết bị, LR-WF10C là giải pháp thông minh từ Keyence cho dây chuyền tự động yêu cầu độ tin cậy cao và lắp đặt gọn nhẹ.
Thông số kỹ thuật
| Mẫu | LR-WF10C |
| Loại | Loại sợi quang Đầu nối M12 loại 4-chân |
| Khoảng cách phát hiện được | Khoảng cách phát hiện và đường kính vệt nhỏ nhất dựa trên đầu cáp quang được gắn vào |
| Đường kính điểm tối thiểu | Khoảng cách phát hiện và đường kính vệt nhỏ nhất dựa trên đầu cáp quang được gắn vào |
| Nguồn sáng | Đèn LED màu trắng |
| Chức năng giảm nhiễu lẫn nhau | Lên đến 2 thiết bị khi bộ tần số luân phiên |
| Chức năng hẹn giờ | TẮT/BẬT trì hoãn/TẮT trì hoãn/Một xung |
| Thời gian đáp ứng | 250 µs, 1 ms, 10 ms, 100 ms, 500 ms (Có thể lựa chọn)*1*2 |
| Ngõ ra điều khiển | Có thể lựa chọn NPN cực thu để hở / PNP cực thu để hở, 30 VDC trở xuống, 50 mA trở xuống, điện áp còn lại: 2 V trở xuống, có thể lựa chọn Thường mở / Thường đóng*3 |
| Ngõ vào bên ngoài | Có thể lựa chọn điều chỉnh / ngừng phát laser, Dòng điện đoản mạch: 1 mA trở xuống cho NPN / 2 mA trở xuống cho PNP*3 |
| Mạch bảo vệ | Bảo vệ chống kết nối công suất ngược, đột biến nguồn điện cung cấp, quá dòng ngõ ra, đột biến ngõ ra, và kết nối ngõ ra ngược |
| Điện áp nguồn cấp | 10 đến 30 VDC, bao gồm độ gợn (P-P) 10%, Class 2 hoặc LPS |
| Dòng tiêu thụ | 50 mA trở xuống (không tải) ở 24 VDC; 90 mA trở xuống (không tải) ở 12 VDC*4 |
| Chỉ số chống chịu thời tiết | IP65 (IEC60529)*5*6 |
| Ánh sáng môi trường xung quanh | Đèn bóng tròn: 10.000 lux trở xuống, Ánh sáng mặt trời: 20.000 lux trở xuống |
| Nhiệt độ môi trường xung quanh | -20 đến +45 °C (không đóng băng) |
| Độ ẩm môi trường xung quanh | 35 đến 85% RH (không ngưng tụ) |
| Chống chịu rung | 10 đến 55 Hz, biên độ kép 1,5 mm theo X, Y, Z, 2 giờ |
| Chống chịu va đập | 1000 m/s² theo X, Y, Z, 6 lần tương ứng |
| Vật liệu | Vỏ: Khuôn đúc kẽm (Niken mạ chrome) Vỏ bọc đèn báo: PPSU, Phím: PES Vỏ che ống kính (trừ loại sợi quang) và hiển thị: PMMA (lớp phủ chống trầy xước) Vòng đầu nối: PMP, Ổ cắm đầu nối: PEI Ngàm lắp khóa sợi quang: PBT, NBR, Cao su silicone, SUS304, Bộ nguồn SUSXM7: PBT |
| Khối lượng | Xấp xỉ 95 g |
*1 Khi sử dụng giao tiếp IO-Link, nếu thời gian đáp ứng được thiết lập trong từ 1 ms trở lên, thì sẽ chậm hơn khoảng 10%.
*2 Khi lắp đặt bộ tần số luân phiên, thời gian đáp ứng sẽ tăng lên khoảng 20%.
*3 IO-Link: Hỗ trợ thông số kỹ thuật v.1.1/COM2 (38,4 kbps). Có thể tải về tập tin cài đặt từ trang web KEYENCE (http://www.keyence.com). Nếu bạn đang sử dụng sản phẩm trong môi trường không cho phép tải về các tập tin từ Internet, vui lòng liên hệ với văn phòng KEYENCE gần nhất.
*4 Loại tiêu chuẩn: 195 mA trở xuống (tại 10 V, có tải), Loại vệt nhỏ/kép: 180 mA trở xuống (tại 10 V, có tải), Loại sợi quang: 160 mA trở xuống (tại 10 V, có tải)
*5 Khi sử dụng các thiết bị sợi quang có đường kính nhỏ như FU-4F/66/91/93/43/63/63T (cáp ø1,3 mm hoặc ø1,0 mm), chỉ số IP65 không thể thỏa mãn.
*6 IP65 không đảm bảo nếu không sử dụng bộ nguồn chống thấm nước A/B khi lắp sợi quang đường kính nhỏ.
