Thông số kỹ thuật – Cảm biến đánh dấu số Panasonic LX-101-P

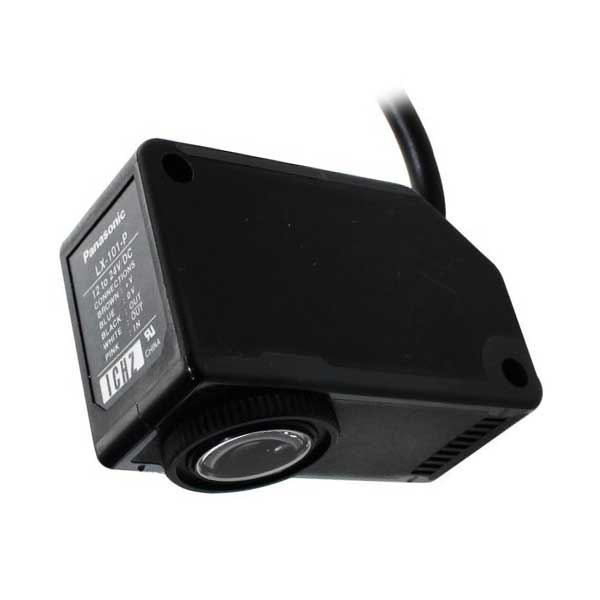

Panasonic LX-101-P là cảm biến kỹ thuật số với ngõ ra PNP, tích hợp cáp cố định dài 2 mét, chuyên dùng để phát hiện vạch đánh dấu, thay đổi màu sắc, logo hoặc sai lệch in trên bề mặt vật thể. Với khoảng cách phát hiện tiêu chuẩn 10 ±3 mm và vệt tia nhỏ chỉ 1×5 mm, thiết bị phù hợp các ứng dụng đóng gói, in ấn, dán nhãn và lắp ráp điện tử.
Với hai ngõ ra PNP độc lập, mỗi ngõ chịu dòng lên đến 50 mA, LX-101-P lý tưởng cho hệ thống sử dụng PLC kiểu source (PNP) – phổ biến trong thiết bị mới, máy móc nhập khẩu. Thời gian đáp ứng cực nhanh (45 µs) giúp xử lý ổn định trên dây chuyền tốc độ cao. Tích hợp màn hình LED đỏ 4 chữ số, chức năng dạy học thông minh, điều chỉnh độ nhạy mịn và hẹn giờ linh hoạt – giảm lỗi vận hành do ánh sáng nền hoặc rung động.
| Mẫu | LX-101-P |
| Tên sản phẩm | Cảm biến đánh dấu số / Nhận diện màu |
| Loại | Dây cáp cố định |
| Khoảng cách phát hiện | 10 ± 3 mm |
| Kích thước vệt tia | 1 × 5 mm (tại khoảng cách 10 mm) |
| Đèn phát | LED đỏ/xanh/lục kết hợp Bước sóng đỉnh: 640 nm (đỏ), 525 nm (lục), 470 nm (lam) |
| Điện áp nguồn | 12–24 VDC ±10%, gợn sóng ≤10% |
| Công suất tiêu thụ | Bình thường: ≤750 mW; ECO: ≤600 mW |
| Ngõ ra 1 (OUT) | PNP cực thu để hở, ≤30 VDC, ≤50 mA, điện áp dư ≤1,5 V |
| Chức năng ngõ ra 1 | Mark Mode: BẬT-SÁNG / BẬT-TỐI (tự động nhận dạng) Color Mode: Đồng nhất-BẬT / Khác biệt-BẬT |
| Ngõ ra 2 (OUT) | PNP cực thu để hở, ≤30 VDC, ≤50 mA, điện áp dư ≤1,5 V |
| Chức năng ngõ ra 2 | Phản hồi đảo ngược so với ngõ ra 1 |
| Thời gian đáp ứng | Mark Mode: ≤45 µs Color Mode: ≤150 µs |
| Ngõ vào dạy học (Teaching) | Ngõ vào kiểu PNP, mức cao: +4V đến +V (dòng hút ≤3 mA), mức thấp: 0 đến +0,6 V hoặc hở mạch, trở kháng ~10 kΩ |
| Hẹn giờ (Timer) | Có tích hợp: trễ BẬT/TẮT; chu kỳ 1–500 ms (9 mức) |
| Hiển thị kỹ thuật số | Màn hình LED đỏ 4 chữ số |
| Chế độ dạy học | Mark Mode: Dạy 2 cấp / Tự động hoàn toàn Color Mode: Dạy 1 cấp |
| Điều chỉnh độ nhạy mịn | Có tích hợp |
| Chỉ số bảo vệ | IP67 (IEC) |
| Nhiệt độ hoạt động | -10°C đến +55°C (không ngưng tụ, không đóng băng) |
| Độ ẩm hoạt động | 35–85 % RH |
| Ánh sáng môi trường | ≤3.000 lux tại mặt thu |
| Chống nhiễu điện | 1.000 VAC/1 phút giữa đầu nối và vỏ |
| Chống rung | 10–500 Hz, biên độ 3 mm hoặc gia tốc 196 m/s², 2 giờ mỗi trục X, Y, Z |
| Chống va đập | 500 m/s² (~50G), 3 lần mỗi trục X, Y, Z |
| Vật liệu vỏ | Vỏ: PBT Mặt hiển thị: Polycarbonate Nút bấm: Cao su silicon Ống kính: Thủy tinh Giá đỡ: Nhôm |
| Cáp | 0,34 mm², 5 lõi, dài 2 m |
| Mở rộng cáp | Tối đa 100 m bằng cáp ≥0,3 mm² |
| Khối lượng | Trọng lượng tịnh: ~120 g Trọng lượng tổng: ~180 g |
| Phụ kiện đi kèm | 2 vít M4 (dài 30 mm) kèm đệm |
Ghi chú kỹ thuật
- Đạt tiêu chuẩn EMC Directive và RoHS – an toàn, thân thiện môi trường
- Ngõ vào dạy học kiểu PNP: mức cao: +4V đến +V (dòng hút ≤3 mA), mức thấp: 0 đến +0,6 V
- Chế độ ECO: giảm công suất xuống còn 600 mW (25 mA ở 24 V)
- Ngõ ra tích hợp bảo vệ ngắn mạch – tăng độ bền
- Cáp mở rộng tới 100 m khi dùng loại ≥0,3 mm²
Ứng dụng tiêu biểu
- Phát hiện vạch đánh dấu, tem, ký hiệu in trên bao bì
- Phân biệt màu sắc: kiểm tra vị trí, sai màu, thiếu màu
- Giám sát sự xuất hiện của mã vạch, logo, đường kẻ
- Sử dụng trong máy đóng gói, in ấn, dán nhãn tự động
- Hệ thống dùng PLC kiểu source – nhờ ngõ ra PNP
- Dễ căn chỉnh – nhờ vệt tia nhỏ và đèn nền 3 màu
Tại sao nên chọn LX-101-P?
- Ngõ ra PNP – tương thích tốt với PLC kiểu source, phổ biến trong thiết bị mới
- Thời gian đáp ứng siêu nhanh – 45 µs, phản hồi tức thì
- Chức năng dạy học thông minh – tự động nhận dạng Mark & Color
- Điều chỉnh độ nhạy mịn – giảm ảnh hưởng từ ánh sáng môi trường
- Chế độ hẹn giờ tích hợp – tiết kiệm chi phí bộ phụ trợ
- IP67 – chống bụi, nước, phù hợp nhà xưởng, thực phẩm, dược phẩm
- Màn hình LED rõ ràng – dễ dàng quan sát trạng thái hoạt động
- Cáp cố định 2 m – độ tin cậy cao, ít lỗi tiếp xúc
