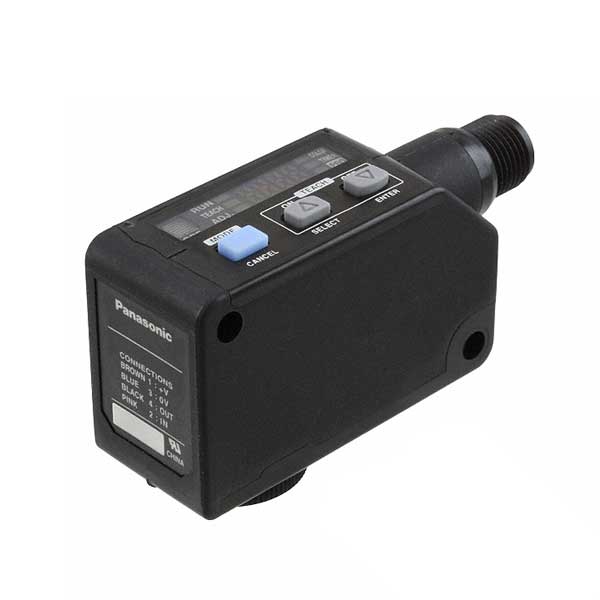

Thông số kỹ thuật – Cảm biến đánh dấu kiểu đầu nối Panasonic LX-101-Z
Panasonic LX-101-Z là cảm biến kỹ thuật số kiểu đầu nối (plug-in), chuyên dùng để phát hiện vạch đánh dấu, logo, thay đổi màu sắc hoặc sai lệch in trên bề mặt vật thể. Với khoảng cách phát hiện tiêu chuẩn 10 ±3 mm và vệt tia nhỏ chỉ 1×5 mm, thiết bị lý tưởng cho các ứng dụng đóng gói, in ấn, dán nhãn hoặc lắp ráp điện tử.
Với ngõ ra NPN cực thu để hở chịu dòng lên đến 100 mA, LX-101-Z phù hợp tích hợp với nhiều loại PLC. Thời gian đáp ứng nhanh nhất chỉ 45 µs giúp xử lý ổn định trên dây chuyền tốc độ cao. Tích hợp màn hình LED đỏ 4 chữ số, chức năng dạy học tự động và điều chỉnh độ nhạy mịn – giảm lỗi do ánh sáng nền. Thiết kế đạt IP67, chống bụi, nước, an tâm trong môi trường công nghiệp khắc nghiệt.
| Mẫu | LX-101-Z |
| Tên sản phẩm | Cảm biến đánh dấu số / Nhận diện màu |
| Loại | Kiểu đầu nối (M8/M12) |
| Khoảng cách phát hiện | 10 ± 3 mm |
| Kích thước vệt tia | 1 × 5 mm (tại khoảng cách 10 mm) |
| Đèn phát | LED đỏ/xanh/lục kết hợp Bước sóng đỉnh: 640 nm (đỏ), 525 nm (lục), 470 nm (lam) |
| Điện áp nguồn | 12–24 VDC ±10%, gợn sóng ≤10% |
| Công suất tiêu thụ | Bình thường: ≤750 mW; ECO: ≤600 mW |
| Ngõ ra 1 (OUT) | NPN cực thu để hở, ≤30 VDC, ≤100 mA, điện áp dư ≤1,5 V |
| Chức năng ngõ ra 1 | Mark Mode: BẬT-SÁNG / BẬT-TỐI (tự động nhận dạng) Color Mode: Đồng nhất-BẬT / Khác biệt-BẬT |
| Ngõ ra 2 (OUT) | Không hỗ trợ |
| Thời gian đáp ứng | Mark Mode: ≤45 µs Color Mode: ≤150 µs |
| Ngõ vào dạy học (Teaching) | Ngõ vào không tiếp xúc kiểu NPN, trở kháng ~10 kΩ |
| Hẹn giờ (Timer) | Có tích hợp: trễ BẬT/TẮT; chu kỳ 1–500 ms (9 mức) |
| Hiển thị kỹ thuật số | Màn hình LED đỏ 4 chữ số |
| Chế độ dạy học | Mark Mode: Dạy 2 cấp / Tự động hoàn toàn Color Mode: Dạy 1 cấp |
| Điều chỉnh độ nhạy mịn | Có tích hợp |
| Chỉ số bảo vệ | IP67 (IEC) |
| Nhiệt độ hoạt động | -10°C đến +55°C (không ngưng tụ, không đóng băng) |
| Độ ẩm hoạt động | 35–85 % RH |
| Ánh sáng môi trường | ≤3.000 lux tại mặt thu |
| Chống nhiễu điện | 1.000 VAC/1 phút giữa đầu nối và vỏ |
| Chống rung | 10–500 Hz, biên độ 3 mm hoặc gia tốc 196 m/s², 2 giờ mỗi trục X, Y, Z |
| Chống va đập | 500 m/s² (~50G), 3 lần mỗi trục X, Y, Z |
| Vật liệu vỏ | Vỏ: PBT Mặt hiển thị: Polycarbonate Nút bấm: Cao su silicon Ống kính: Thủy tinh Giá đỡ: Nhôm |
| Cáp | Không đi kèm cáp (kiểu đầu nối) |
| Mở rộng cáp | Tối đa 100 m bằng cáp ≥0,3 mm² |
| Khối lượng | Trọng lượng tịnh: ~55 g Trọng lượng tổng: ~120 g |
| Phụ kiện đi kèm | 2 vít M4 (dài 30 mm) kèm đệm |
Ghi chú kỹ thuật
- Đạt tiêu chuẩn EMC Directive và RoHS – an toàn và thân thiện môi trường
- Ngõ vào dạy học: mức cao: +5V đến +V, mức thấp: 0 đến +2V (dòng rò ≤0,5 mA)
- Chế độ ECO: giảm công suất tiêu thụ xuống còn 600 mW (25 mA ở 24 V)
- Ngõ ra tích hợp bảo vệ ngắn mạch – tăng độ bền
- Yêu cầu đặt riêng cáp đấu nối (loại M8/M12) – phù hợp hệ thống cần tháo lắp nhanh
Ứng dụng tiêu biểu
- Phát hiện vạch, tem, ký hiệu in trên bao bì, nhãn dán
- Phân biệt màu sắc: kiểm tra đúng vị trí, sai màu
- Giám sát sự xuất hiện của mã QR, logo, đường kẻ
- Sử dụng trong máy đóng gói, in ấn, dán nhãn tự động
- Dây chuyền tốc độ cao – nhờ thời gian đáp ứng dưới 45 µs
- Hệ thống cần tháo lắp nhanh – nhờ đầu nối plug-in tiện lợi
Tại sao nên chọn LX-101-Z?
- Ngõ ra mạnh mẽ: ≤100 mA – phù hợp tải lớn hơn so với model cố định
- Đầu nối plug-in – dễ dàng tháo lắp, thay thế khi hư hỏng
- Thời gian phản hồi siêu nhanh – 45 µs, phù hợp dây chuyền tốc độ cao
- Chức năng dạy học thông minh – tự động nhận dạng Mark & Color
- Điều chỉnh độ nhạy mịn – giảm lỗi do ánh sáng nền
- IP67 – chống bụi, nước, phù hợp nhà xưởng, thực phẩm, dược phẩm
- Chế độ hẹn giờ tích hợp – không cần bộ phụ trợ
- Khối lượng nhẹ (~55 g) – ít ảnh hưởng đến cơ cấu di động
