Thông số kỹ thuật – Cảm biến quang Keyence PZ-G42CP

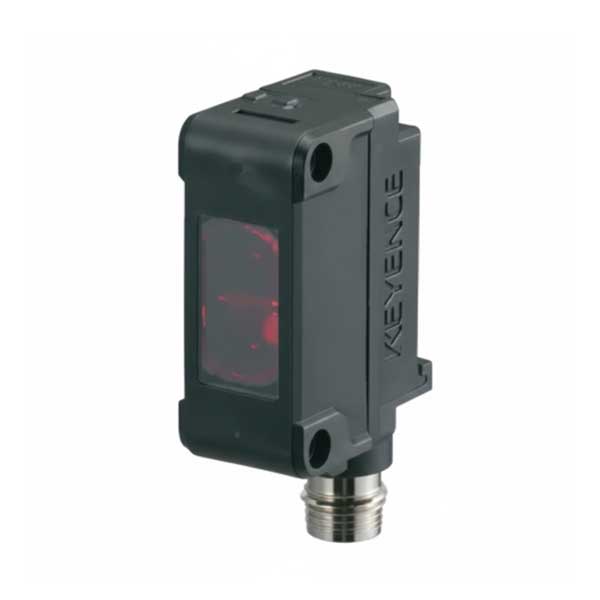

Keyence PZ-G42CP là cảm biến quang phản xạ khuếch tán phạm vi ngắn, dạng hình chữ nhật, ngõ ra PNP, kết nối bằng đầu nối M8. Với khoảng cách phát hiện lên đến 300 mm và thiết kế nhỏ gọn, đây là lựa chọn lý tưởng cho ứng dụng công nghiệp cần độ tin cậy cao, tiết kiệm không gian và dễ dàng tích hợp vào hệ thống tự động.
| Mẫu | PZ-G42CP |
| Loại | Phản xạ khuếch tán, phạm vi ngắn |
| Hình dạng | Dạng hình chữ nhật |
| Ngõ ra | PNP |
| Kết nối dây cáp | Đầu nối M8 |
| Khoảng cách phát hiện | 300 mm (khi phát hiện giấy màu trắng 10 x 10 cm) |
| Đường kính vệt | Không áp dụng |
| Nguồn sáng | LED màu đỏ |
| Điều chỉnh độ nhạy | Tụ tinh chỉnh 1 vòng (230°) |
| Thời gian đáp ứng | 500 µs |
| Chế độ vận hành | BẬT-SÁNG / BẬT-TỐI (công tắc chọn) |
| Đèn báo (LED) | Ngõ ra: Cam | Vận hành ổn định: Xanh lá |
| Ngõ ra điều khiển | PNP mở thu, tối đa 30 VDC, 100 mA, điện áp dư ≤1 V |
| Mạch bảo vệ | Chống đảo cực, quá dòng, chống sét |
| Triệt nhiễu | Lên đến 2 khối (tự động thay đổi tần số) |
| Mô men xoắn siết chặt | Mẫu hình chữ nhật (lỗ lắp): ≤0.5 N·m |
| Điện áp nguồn | 10–30 VDC, ±10%, có gợn sóng |
| Dòng điện tiêu thụ | ≤ 34 mA |
| Chỉ số chống chịu thời tiết | IP67 / IP69K / NEMA 4X, 6, 12 |
| Ánh sáng môi trường | Tối đa 5.000 lux (đèn), 20.000 lux (mặt trời) |
| Nhiệt độ môi trường | -20 đến +55 °C (không đóng băng) |
| Độ ẩm môi trường | 35–85 % RH (không ngưng tụ) |
| Chống rung | 10–55 Hz, biên độ 1.5 mm, 2 giờ theo 3 trục |
| Chống va đập | 1.000 m/s², 6 lần theo X, Y, Z |
| Vật liệu vỏ | PBT gia cường sợi thủy tinh |
| Ống kính | Polyarylate (PAR) |
| Tụ tinh chỉnh | Polyamide (PA) gia cường sợi thủy tinh |
| Cáp | PVC |
| Phụ kiện | Sổ tay hướng dẫn |
| Khối lượng | Xấp xỉ 10 g |
Ứng dụng tiêu biểu
- Phát hiện sản phẩm ở khoảng cách trung bình (lên đến 300 mm)
- Ứng dụng trên băng tải nhỏ, máy đóng gói, thiết bị lắp ráp
- Phát hiện hộp nhỏ, linh kiện, nắp chai, tài liệu
- Môi trường bụi, ẩm, nước (IP67/IP69K)
- Sử dụng với PLC kiểu source (PNP – phổ biến trong hệ thống mới)
- Lắp đặt trong không gian hẹp nhờ kích thước nhỏ gọn và đầu nối M8
Lưu ý khi sử dụng
- Khoảng cách phát hiện 300 mm chỉ đạt được với vật thể lớn, sáng màu (giấy trắng 10×10 cm)
- Vật thể màu đen, bóng hoặc trong suốt sẽ giảm đáng kể khả năng phát hiện
- Điều chỉnh độ nhạy bằng tụ tinh chỉnh để thích ứng với điều kiện ánh sáng thay đổi
- Siết chặt đúng mô-men (≤0.5 N·m) để tránh hư hỏng vị trí lắp
- Đầu nối M8 giúp tháo lắp nhanh, giảm lỗi đấu dây và tăng độ bền kết nối
