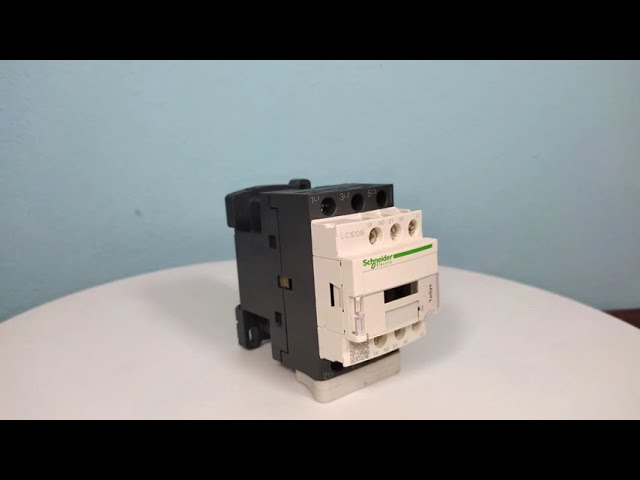

Khởi động từ Schneieder dòng TeSys LC1D Series là sự kết hợp giữa độ bền của điện và máy cơ học, cung cấp đến một bộ tiếp xúc có độ tin cậy cao. Trong hệ thống điều khiển TeSys LC1D được thiết kế động cơ tích hợp sao cho phù hợp với bất kỳ các loại ứng dụng khác nhau. Khởi động từ Schneider dòng TeSys LC1D series được tối ưu đơn giản, nhưng vẫn đảm bảo tuân thủ đầy đủ các tiêu chuẩn của quốc tế.
Những tính năng ưu Việt của khởi động từ Schneider TeSys LC1D Series
Có thể lắp bảng điều khiển bằng vít hoặc DIN Rail
Các điểm tiếp xúc phụ được tích hợp sẵn cho khả năng chuyển đổi bổ sung
Thiết bị đầu cuối đạt tiêu chuẩn IP20
Bộ triệt tiêu diode giới hạn đỉnh hai chiều để bảo vệ cuộn dây
Schneider LC1D..BD (Loại coil 24VDC)
| Model | Dòng chịu tải | Tiếp điểm | Công suất Motor | Điện áp điều khiển |
|---|
| LC1D09BD | 9A | 1NO+1NC | 4kW | 24VDC |
| LC1D12BD | 12A | 1NO+1NC | 5.5kW | 24VDC |
| LC1D18BD | 18A | 1NO+1NC | 7.5kW | 24VDC |
| LC1D25BD | 25A | 1NO+1NC | 11kW | 24VDC |
| LC1D32BD | 32A | 1NO+1NC | 15kW | 24VDC |
| LC1D38BD | 38A | 1NO+1NC | 18.5kW | 24VDC |
| LC1D40ABD | 40A | 1NO+1NC | 18.5kW | 24VDC |
| LC1D50ABD | 50A | 1NO+1NC | 22kW | 24VDC |
| LC1D65ABD | 65A | 1NO+1NC | 30kW | 24VDC |
| LC1D80ABD | 80A | 1NO+1NC | 37kW | 24VDC |
| LC1D95BD | 95A | 1NO+1NC | 45kW | 24VDC |
| LC1D115BD | 115A | 1NO+1NC | 55kW | 24VDC |
| LC1D150BD | 150A | 1NO+1NC | 75kW | 24VDC |
Schneider LRD
Bảng hướng dẫn lựa chọn rơ le nhiệt Schneider dòng LRD series| Model | Dải dòng chỉnh | Loại contactor tương thích |
|---|
| LRD01 | (0.1-0.16A) | LC1D09..LC1D38 |
| LRD02 | (0.16-0.25A) | LC1D09..LC1D38 |
| LRD03 | (0.25-0.4A) | LC1D09..LC1D38 |
| LRD04 | (0.4-0.63A) | LC1D09..LC1D38 |
| LRD05 | (0.63-1A) | LC1D09..LC1D38 |
| LRD06 | (1-1.6A) | LC1D09..LC1D38 |
| LRD07 | (1.6-2.5A) | LC1D09..LC1D38 |
| LRD08 | (2.5-4A) | LC1D09..LC1D38 |
| LRD10 | (4-6A) | LC1D09..LC1D38 |
| LRD12 | (5.5-8A) | LC1D09..LC1D38 |
| LRD14 | (7-10A) | LC1D09..LC1D38 |
| LRD16 | (9-13A) | LC1D12..LC1D38 |
| LRD21 | (12-18A) | LC1D18..LC1D38 |
| LRD22 | (16-24A) | LC1D25..LC1D38 |
| LRD32 | (23-32A) | LC1D25..LC1D38 |
| LRD35 | (30-38A) | LC1D32..LC1D38 |
| LRD313 | (9-13A) | LC1D40A..LC1D65A |
| LRD318 | (12-18A) | LC1D40A..LC1D65A |
| LRD325 | (16-25A) | LC1D40A..LC1D65A |
| LRD332 | (23-32A) | LC1D40A..LC1D65A |
| LRD340 | (30-40A) | LC1D40A..LC1D65A |
| LRD350 | (37-50A) | LC1D40A..LC1D65A |
| LRD365 | (48-65A) | LC1D40A..LC1D65A |
| LRD380 | (62-80A) | LC1D80A |
| LRD3365 | (80-104A) | LC1D80A, LC1D95 |
| LRD4365 | (80-104A) | LC1D115, LC1D150 |
| LRD4367 | (95-120A) | LC1D115, LC1D150 |
| LRD4369 | (110-140A) | LC1D150 |
