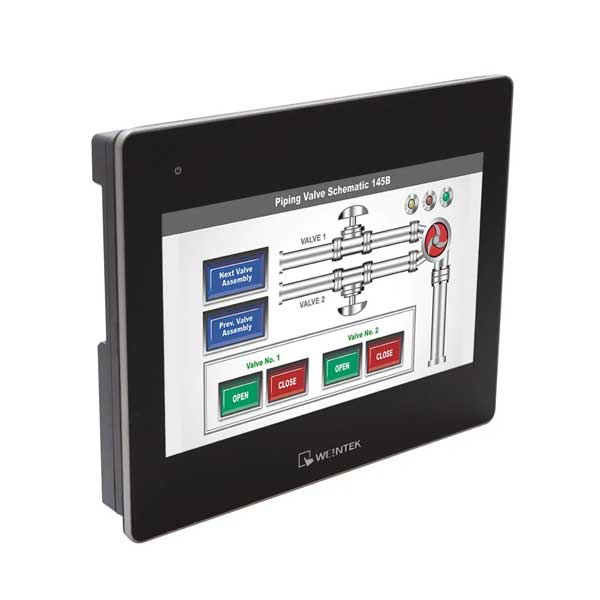

HMI cMT3102X – 10.1 inch, Quad-core, CAN Bus, IP66 – Weintek
cMT3102X là HMI màn hình cảm ứng công nghiệp của Weintek, tích hợp màn hình 10.1 inch (1024 × 600), CPU quad-core, 3 cổng COM linh hoạt (RS-232/RS-485/CAN Bus), và mặt trước đạt IP66/NEMA 4X — phù hợp môi trường khắc nghiệt (bụi, ẩm, dầu, rung). Thiết bị hỗ trợ giao thức CANopen, J1939, MPI 187.5K, mở rộng WiFi qua module M02, và lập trình bằng Easy Builder Pro / CODESYS® — là nền tảng điều khiển & giám sát toàn diện cho máy móc tự động.
Thông số kỹ thuật – HMI cMT3102X (Weintek)
| Mã sản phẩm | cMT3102X |
| Màn hình | 10.1″ TFT LCD, độ phân giải 1024 × 600 |
| Độ sáng | 350 cd/m² |
| Độ tương phản | 500:1 |
| Loại đèn nền | LED, tuổi thọ >50.000 giờ |
| Số màu hiển thị | 16,7 triệu |
| Góc nhìn (T/B/L/R) | 70° / 70° / 80° / 80° |
| Khoảng cách điểm ảnh | 0,2175 mm (H) × 0,2088 mm (V) |
| Màn cảm ứng | Điện trở 4 dây, độ chính xác ±2% vùng hoạt động |
| Bộ xử lý | Quad-core RISC |
| Bộ nhớ | RAM: 1 GB • Flash: 4 GB |
| Cổng USB | USB 2.0 Host ×1 |
| Cổng mạng | LAN 1: 10/100/1000 Base-T • LAN 2: 10/100 Base-T |

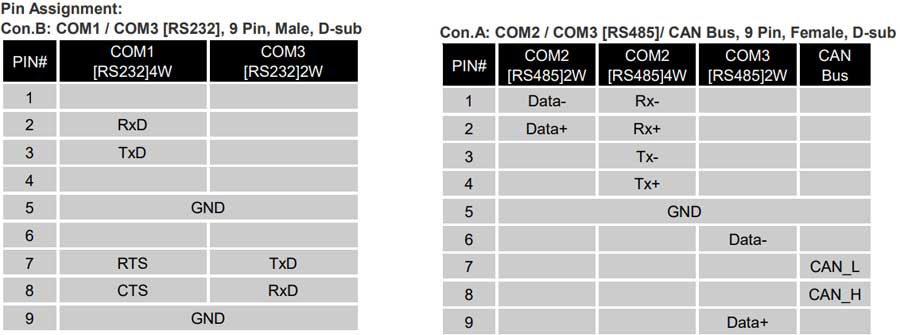

| Cổng COM (Con.B) | COM1: RS-232 4 dây • COM3: RS-232 2 dây *1 |
| Cổng COM (Con.A) | COM2: RS-485 2W/4W • COM3: RS-485 2W • CAN Bus |
| Hỗ trợ CAN | CANopen, CAN 2.0A/2.0B, SAE J1939 |
| Hỗ trợ MPI | 187.5 kbps (qua RS-485, chỉ dùng 1 cổng mỗi lần) |
| Mở rộng WiFi | Hỗ trợ module M02 (tùy chọn) |
| RTC | Tích hợp |
| Điện áp nguồn | 24 VDC ±20% |
| Công suất tiêu thụ | 1 A @ 24 VDC (24 W) |
| Cách ly nguồn | Có |
| Lớp phủ PCB | Có (chống ăn mòn) |
| Vật liệu vỏ | Nhựa công nghiệp |

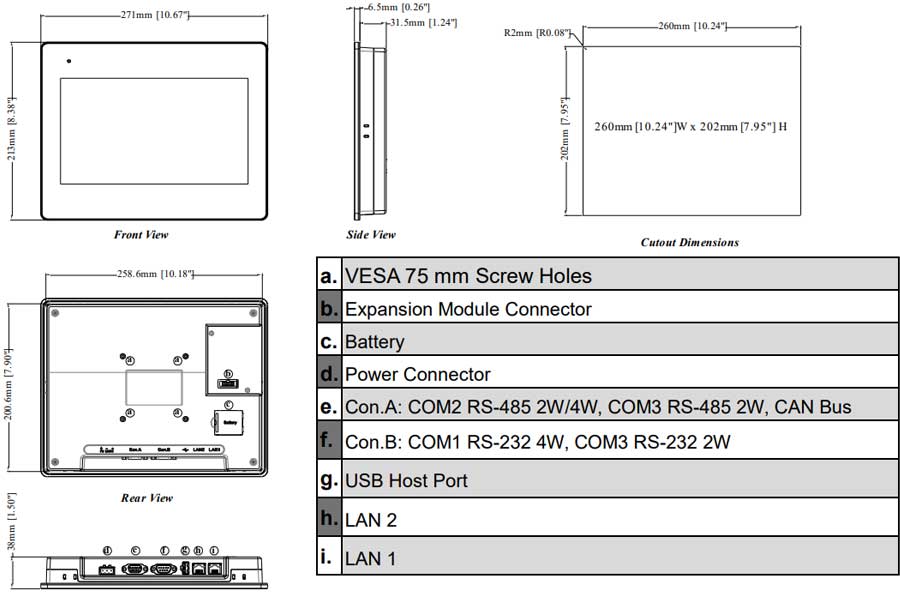

| Kích thước (R×C×S) | 271 × 213 × 38 mm |
| Khoét lắp | 260 × 202 mm |
| Khối lượng | ~1,2 kg |
| Phương thức lắp | Lắp mặt tủ, chuẩn VESA 75 × 75 mm |
| Cấp bảo vệ | IP66 / NEMA 4X (mặt trước) • UL Type 4X |
| Nhiệt độ làm việc | 0 đến +50 °C |
| Nhiệt độ lưu trữ | -20 đến +60 °C |
| Độ ẩm | 10–90 % RH (không ngưng tụ) |
| Chống rung | 10–25 Hz, 2G, 30 phút theo 3 trục |
| Chứng nhận | CE, cULus |
| Phần mềm hỗ trợ | Easy Builder Pro ≥ v6.05.02, EasyAccess 2.0 (tùy chọn), Dashboard*, CODESYS® (tùy chọn) |
* Chỉ dùng Tx & Rx (không RTS/CTS) cho COM1 RS-232 khi COM3 RS-232 cũng được sử dụng.
* Dashboard yêu cầu Easy Builder Pro ≥ v6.06.01.
Phụ kiện kèm theo
- RZUSK7010 — Kẹp cáp USB + dây rút
- RP0C3A300 — Phim bảo vệ màn hình 10.1″
Phụ kiện tùy chọn
- M02 — Module mở rộng WiFi
- RZACEA020 — Thẻ kích hoạt EasyAccess 2.0
- RZ0CDS000 — Thẻ & giấy phép kích hoạt CODESYS®
Ứng dụng tiêu biểu: Máy đóng gói, hệ thống xử lý nước, dây chuyền lắp ráp ô tô, máy ép nhựa, trạm bơm công nghiệp.
Lưu ý: cMT3102X là HMI — không phải PLC. Để điều khiển logic, cần kết hợp với PLC hoặc mua thêm bản quyền CODESYS®.
