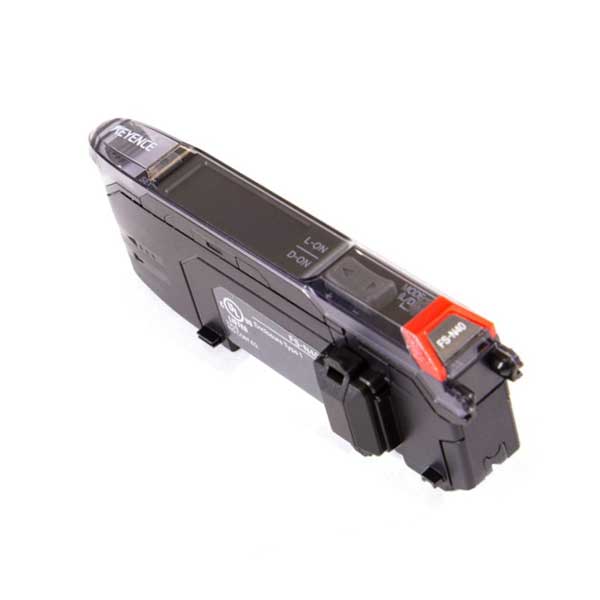

Thông số kỹ thuật – Khối mở rộng cảm biến Keyence FS-N40
Keyence FS-N40 là khối mở rộng không dây trong dòng FS-N, giúp loại bỏ hoàn toàn cáp kết nối giữa các thiết bị. So với các model truyền thống như FS-N42N/P hay FS-N44N/P, FS-N40 mang lại lợi thế vượt trội về độ linh hoạt lắp đặt, đặc biệt khi tích hợp trên các cơ cấu chuyển động hoặc nơi khó đi dây. Với thời gian đáp ứng nhanh nhất chỉ 23 µs (S-HSPD), thiết bị vẫn đảm bảo tốc độ xử lý cao dù không dùng kết nối vật lý.
FS-N40 được thiết kế để mở rộng hệ thống lên đến 17 khối (1 chính + 16 mở rộng), phù hợp cho dây chuyền lớn, hệ thống phân tán mà không cần kéo dài cáp phức tạp. Trọng lượng siêu nhẹ (~23 g) và kích thước nhỏ gọn giúp dễ dàng gắn trên thanh rail DIN hoặc bộ cảm biến di động. Mặc dù không có ngõ ra điều khiển riêng, nhưng FS-N40 đóng vai trò quan trọng trong việc truyền tín hiệu ổn định từ đầu phát đến bộ khuếch đại chính, giảm lỗi do rung lắc, xoắn cáp.
| Mẫu | FS-N40 |
| Loại | Không dây |
| Thiết bị chính/khối mở rộng | Khối mở rộng |
| Thời gian đáp ứng | 23 µs (S-HSPD), 50 µs (HSPD), 250 µs (FINE), 500 µs (TURBO), 1 ms (SUPER), 4 ms (ULTRA), 16 ms (MEGA), 64 ms (TERA) |
| Số lượng ngõ ra điều khiển | Không |
| LED nguồn sáng | Đèn LED đỏ, 4 điểm phát, bước sóng 660 nm |
| Ngõ vào bên ngoài | ≥2 ms (BẬT), ≥20 ms (TẮT) |
| Mở rộng khối | Tối đa 17 khối kết nối (1 chính + 16 mở rộng); mỗi ngõ ra kép tính là 2 khối |
| Mạch bảo vệ | Chống đảo cực, quá dòng, tăng đột biến, đảo chiều ngõ ra |
| Triệt nhiễu | FINE: 4 khối; TURBO trở lên: 8 khối; S-HSPD/HSPD: 0 khối |
| Điện áp nguồn | 10–30 VDC (≤10% gợn sóng), Class 2 hoặc LPS |
| Công suất tiêu thụ | Bình thường: ≤870 mW; ECO BẬT: ≤800 mW; ECO ĐẦY: ≤710 mW (không tính tải) |
| Ánh sáng môi trường | Đèn sợi đốt: ≤20.000 lux; Ánh sáng mặt trời: ≤30.000 lux |
| Nhiệt độ hoạt động | -20°C đến +55°C (không đóng băng) |
| Chống rung | 10–55 Hz, biên độ 1,5 mm, 2 giờ mỗi trục X, Y, Z |
| Chống va đập | 500 m/s², 3 lần theo từng trục X, Y, Z |
| Vật liệu vỏ | Polycarbonate |
| Khối lượng | Xấp xỉ 23 g |
Ứng dụng tiêu biểu
- Thay thế cáp trong hệ thống mở rộng – loại bỏ rối dây, giảm lỗi đấu nối
- Lắp trên cơ cấu chuyển động, robot, bàn xoay – nhờ kết nối không dây
- Dây chuyền đóng gói, in ấn, lắp ráp điện tử – nơi cần độ tin cậy cao
- Hệ thống nhiều khối mở rộng – duy trì độ đồng bộ mà không cần cáp dài
- Giảm chi phí lắp đặt và bảo trì – không phải thay cáp bị hỏng do uốn cong
- Phù hợp tủ điện kín, không gian hạn chế – tiết kiệm diện tích đi dây
Tại sao nên chọn FS-N40?
- Loại bỏ hoàn toàn cáp – giảm sự cố do đứt, xoắn, hở mạch
- Kết nối không dây ổn định – tốc độ phản hồi nhanh, không trễ tín hiệu
- Trọng lượng siêu nhẹ – chỉ ~23 g, phù hợp lắp trên bộ phận di động
- Thời gian đáp ứng cực nhanh – xuống tới 23 µs ở chế độ S-HSPD
- Hoạt động bền bỉ trong môi trường công nghiệp – nhiệt độ, rung, ánh sáng mạnh
- Dễ dàng thay thế hoặc mở rộng – chỉ cần cắm vào thanh rail DIN
