Thông số kỹ thuật – Khối mở rộng cảm biến Keyence FS-N44N
Keyence FS-N44N là khối mở rộng dòng FS-N với ngõ ra NPN, tích hợp tới 2 kênh điều khiển độc lập và một ngõ vào bên ngoài – lý tưởng cho hệ thống cần xử lý nhiều tín hiệu song song. Khi so sánh với các model như FS-N42N (chỉ 1 ngõ ra), FS-N44N mang lại khả năng linh hoạt cao hơn trong giám sát đa điểm mà vẫn giữ nguyên độ chính xác và tốc độ đáp ứng.
Với thời gian phản hồi nhanh nhất chỉ 23 µs (S-HSPD), khối mở rộng này phù hợp cho dây chuyền đóng gói, in ấn hoặc lắp ráp điện tử yêu cầu phát hiện siêu tốc. Thiết kế nhỏ gọn, trọng lượng nhẹ (~73 g) giúp tiết kiệm không gian trên thanh rail DIN, dễ dàng tích hợp trong tủ điện chật hẹp. FS-N44N tương thích tốt với các PLC kiểu sink (NPN) – phổ biến tại Việt Nam, giúp giảm chi phí và thời gian đấu nối.
| Mẫu | FS-N44N |
| Loại | Cáp / Khối mở rộng |
| Ngõ ra | NPN |
| Thiết bị chính/khối mở rộng | Khối mở rộng |
| Thời gian đáp ứng | 23 µs (S-HSPD), 50 µs (HSPD), 250 µs (FINE), 500 µs (TURBO), 1 ms (SUPER), 4 ms (ULTRA), 16 ms (MEGA), 64 ms (TERA) |
| Số lượng ngõ ra điều khiển | 2 |
| Số lượng ngõ vào bên ngoài | 1 |
| LED nguồn sáng | Đèn LED đỏ, 4 điểm phát, bước sóng 660 nm |
| Ngõ ra điều khiển | Cực thu để hở, ≤30 VDC, ≤100 mA mỗi ngõ; điện áp dư ≤2 V |
| Thời gian ngõ vào | ≥2 ms (BẬT), ≥20 ms (TẮT) |
| Mở rộng khối | Tối đa 17 khối kết nối (1 chính + 16 mở rộng); mỗi ngõ ra kép tính là 2 khối |
| Mạch bảo vệ | Chống đảo cực, quá dòng, tăng đột biến, đảo chiều ngõ ra |
| Triệt nhiễu | FINE: 4 khối; TURBO trở lên: 8 khối; S-HSPD/HSPD: 0 khối |
| Điện áp nguồn | 10–30 VDC (≤10% gợn sóng), Class 2 hoặc LPS |
| Công suất tiêu thụ | Bình thường: ≤870 mW; ECO BẬT: ≤800 mW; ECO ĐẦY: ≤710 mW (không tính tải) |
| Ánh sáng môi trường | Đèn sợi đốt: ≤20.000 lux; Ánh sáng mặt trời: ≤30.000 lux |
| Nhiệt độ hoạt động | -20°C đến +55°C (không đóng băng) |
| Chống rung | 10–55 Hz, biên độ 1,5 mm, 2 giờ mỗi trục X, Y, Z |
| Chống va đập | 500 m/s², 3 lần theo từng trục X, Y, Z |
| Vật liệu vỏ | Polycarbonate |
| Khối lượng | Xấp xỉ 73 g |
Ứng dụng tiêu biểu

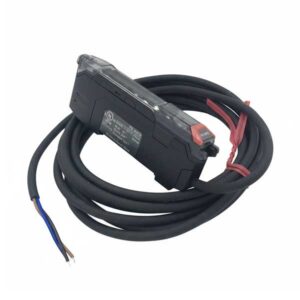

- Dùng làm khối mở rộng cho bộ khuếch đại FS-N41N/FS-N43N
- Giám sát đồng thời hai tín hiệu: sự xuất hiện và giới hạn kích thước
- Phát hiện thiếu linh kiện, lệch vị trí trên dây chuyền sản xuất
- Hệ thống cần mở rộng nhiều kênh – duy trì độ đồng bộ và tốc độ cao
- Phù hợp với PLC kiểu sink (NPN) – phổ biến trong nhà máy Việt Nam
- Tích hợp trong không gian hạn chế nhờ thiết kế nhỏ gọn
Tại sao nên chọn FS-N44N?
- Trang bị 2 ngõ ra điều khiển – xử lý song song nhiều tín hiệu
- Ngõ vào bên ngoài hỗ trợ hiệu chỉnh từ xa – tiện lợi khi vận hành
- Thời gian đáp ứng cực nhanh – phù hợp ứng dụng tốc độ cao
- Khả năng triệt nhiễu thông minh – tùy chỉnh theo số lượng khối
- Thiết kế nhỏ gọn, trọng lượng nhẹ – dễ lắp đặt trên thanh rail DIN
- Hoạt động ổn định trong môi trường có nhiệt độ, rung động
