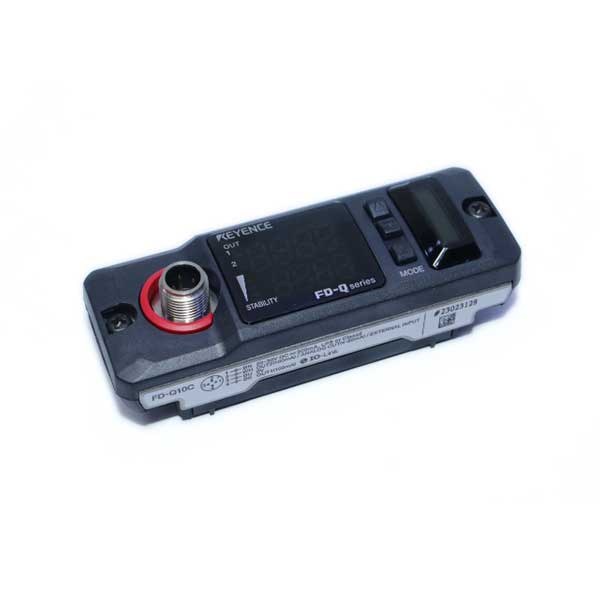

| Model | FD-Q10C |
| Supported pipe diameter | 1/4″ (8 A): ø13–ø16 mm, 3/8″ (10 A): ø16–ø18 mm |
| Supported pipe materials | Metal pipe / Resin pipe*1 |
| Supported fluids | Various liquids (water including DI, oils, chemicals, etc.)*1 |
| Supported fluid temperature | 0 to 85°C (32 to 185°F), no freezing on pipe surface*2 |
| Maximum rated flow | 1/4″ (8 A): 20 L/min, 5.2 G/min 3/8″ (10 A): 30 L/min, 7.9 G/min |
| Zero cut flow rate | 1.0 L/min (Default)*3 |
| Display method | Status indicator, output indicator, dual row 4-digit 7-segment LED, stability level indicator |
| Display update cycle | Approx. 3 Hz |
| Display resolution | 0.01 / 0.1 / 1 (Default: 0.1 L/min) |
| Response time | 0.5 / 1.0 / 2.5 / 5 / 10 / 30 / 60 s |
| Protection circuit | Power supply reverse connection, surge, output short-circuit, output surge protection |
| Repeatability | 0.5 s: ±2.0%, 1 s: ±1.5%, 2.5 s: ±1.0%, 5 s: ±0.5%, 10 s: ±0.35%, 30 s: ±0.2%, 60 s: ±0.15% (/F.S.*4) |
| Hysteresis | Variable |
| Integrated flow unit display | 0.1 / 1 / 10 / 100 / 1000 L (Default: 1) |
| Integrated flow data storage cycle | Save to memory every 10 seconds |
| Memory backup | EEPROM, data retention ≥10 years, read/write ≥1 million times |
| Power I/O connector | M12 4-pin connector |
| I/O – Output (ch.1/ch.2) | Control / Pulse / Error output selectable, Default: ch.1 control, ch.2 unused, NPN/PNP switchable, open collector ≤30 V, max 100 mA/ch., residual voltage ≤2.5 V*5 |
| I/O – Analog output (ch.1/ch.2) | 4–20 mA / 0–20 mA selectable, Default: not used, load ≤500 Ω*5 |
| I/O – External input (ch.2) | Integrated flow reset / Zero input / Origin adjustment selectable, Default: not used, short-circuit current ≤1.5 mA, input time ≥20 ms*5 |
| Power supply – Voltage | 20–30 VDC, ripple ≤10%, Class 2 / LPS |
| Power supply – Current | ≤100 mA (Load current excluded)*6 |
| Environmental resistance – Enclosure rating | IP65 / IP67 (IEC60529) |
| Environmental resistance – Ambient temperature | -10 to +60°C (14–140°F), no freezing |
| Environmental resistance – Relative humidity | 35–85% RH, no condensation |
| Environmental resistance – Vibration | 10–55 Hz, double amplitude 1.5 mm, 2h each X, Y, Z |
| Environmental resistance – Shock | 100 m/s², 16 ms pulse, 1000 times each X, Y, Z |
| Material – Sensor main unit | PPS / PES / PBT / SUS303 / SUS304 / SUSXM7 |
| Material – Sensor surface | Rubber |
| Material – Mounting bracket | SUS304 / PA / SUSXM7 |
| Weight | Approx. 340 g (including mounting bracket) |
| *1 Liquid must allow ultrasonic pulse, avoid large bubbles or air pockets. *2 Contact KEYENCE if pipe temp >85°C (185°F). *3 Zero cut flow rate adjustable; perform origin adjustment when fluid not moving. *4 Valid for stable flow distribution; F.S. converted according to rated flow range. *5 IO-Link compatible v1.1 / COM2 (38.4 kbps). *6 Add 200 mA if loads included. | |
Ưu điểm
- Đo lưu lượng không tiếp xúc, phù hợp với ống nhỏ, chất lỏng đa dạng.
- Hiển thị LED 4-digit rõ ràng, có indicator trạng thái và mức ổn định.
- Tích hợp lưu trữ dữ liệu lưu lượng, dễ giám sát lâu dài.
- Hỗ trợ nhiều chế độ đầu ra: Control, Pulse, Error, Analog.
- Thiết kế chống thấm IP65/IP67, chịu rung, sốc tốt.
Ứng dụng
- Ngành nước, hóa chất, thực phẩm, dược phẩm: giám sát lưu lượng chính xác.
- Hệ thống tự động hóa và điều khiển quy trình (Process Control).
- Hệ thống bơm, van, và ống dẫn chất lỏng nhỏ cần đo lưu lượng liên tục.
Lưu ý khi sử dụng
- Chỉ sử dụng chất lỏng cho phép truyền sóng siêu âm, không có bọt khí lớn.
- Nhiệt độ ống vượt quá 85°C phải liên hệ KEYENCE trước khi sử dụng.
- Cài đặt zero cut flow rate đúng cách, đặc biệt với dòng chảy thấp.
- Tổng tải dòng điện khi sử dụng IO-Link hoặc analog output không vượt quá quy định.
- Lắp đặt chắc chắn để tránh rung, sốc ảnh hưởng kết quả đo.
