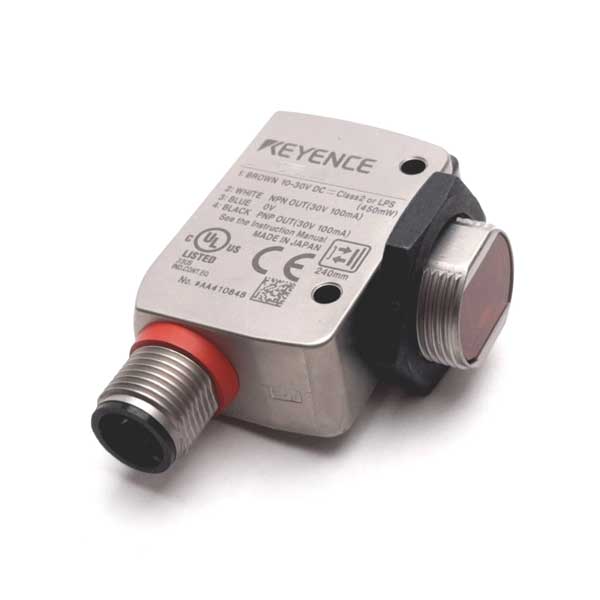

| Mẫu | LR-ZB240CB |
| Loại | Bộ cảm biến laser dựa trên khoảng cách |
| Hình dạng ngoài | Ngàm lắp ren M18 |
| Ngõ ra | Lưỡng cực (NPN+PNP) |
| Phương thức kết nối | Đầu nối M12 4 chốt |
| Khoảng cách phát hiện | 25–240 mm |
| Độ lệch phát hiện chuẩn | 25–170 mm: 9 mm, 170–240 mm: 25 mm |
| Độ phân giải hiển thị | 1–3 (1–3 mm) |
| Kích thước điểm | Khoảng 2,4 × 1,2 mm tại 240 mm |
| Thời gian đáp ứng | 1,5 / 10 / 50 ms |
| Nguồn sáng | Laser đỏ 660 nm, Loại 1 (IEC60825-1, FDA) |
| Đèn báo | Màn hình 7 đoạn 3 chữ số (đỏ), đèn đầu ra (vàng), DATUM (cam), 1 điểm (xanh) |
| Bộ hẹn giờ | TẮT / Hoãn BẬT / Hoãn TẮT / Một lần bấm |
| Điện áp nguồn | 10–30 VDC ±10% (Class 2 hoặc LPS) |
| Công suất tiêu thụ | ≤450 mW (≤18 mA @24V, ≤34 mA @12V) |
| Ngõ ra điều khiển | Cực góp hở NPN+PNP, max 30 VDC, max 100 mA |
| Mạch bảo vệ | Bảo vệ đảo cực, quá dòng, đột biến, đảo ngõ ra |
| Hoạt động đầu ra | Bật đèn / Bật tối tùy chọn |
| Đầu vào bên ngoài | Không |
| Chỉ số chống chịu | IP68/IP69K, NEMA 4X/6P/13, ECOLAB, Diversey |
| Cách điện | ≥20 MΩ (500 VDC) |
| Ánh sáng môi trường | Đèn bóng ≤2,000 lux, ánh sáng mặt trời ≤4,000 lux |
| Nhiệt độ môi trường | -10 đến +50 °C |
| Độ ẩm môi trường | 35–85 % RH (Không ngưng tụ) |
| Nhiệt độ lưu trữ | -25 đến +75 °C (Không đóng băng) |
| Điện áp chống chịu | 1,000 VAC, 50/60 Hz, 1 phút |
| Chống rung | 10–55 Hz, biên độ kép 1,5 mm, 2 giờ X/Y/Z |
| Chống va đập | 1,000 m/s², 6 lần X/Y/Z |
| Vật liệu | Vỏ SUS316L, màn hình PES, nắp PMMA chống xước, vòng đệm/đầu nối FKM, ốc SUS316L, vòng đệm khóa SUS304 |
| Phụ kiện đi kèm | Hướng dẫn sử dụng, Nhãn chứng nhận/nhận dạng (FDA) |
| Khối lượng | ≈75 g |
| Ghi chú | Có thể dùng chỉ số hiển thị làm hướng dẫn khoảng cách. Khi giá trị vượt quá “-99”, “-FF” sẽ hiển thị. Phân loại laser FDA theo IEC60825-1. Chịu được chất tẩy từ nhiều nhà sản xuất. Khi phản hồi 10 ms. |
