Thông số kỹ thuật – Cảm biến quang Keyence PZ-G52CN

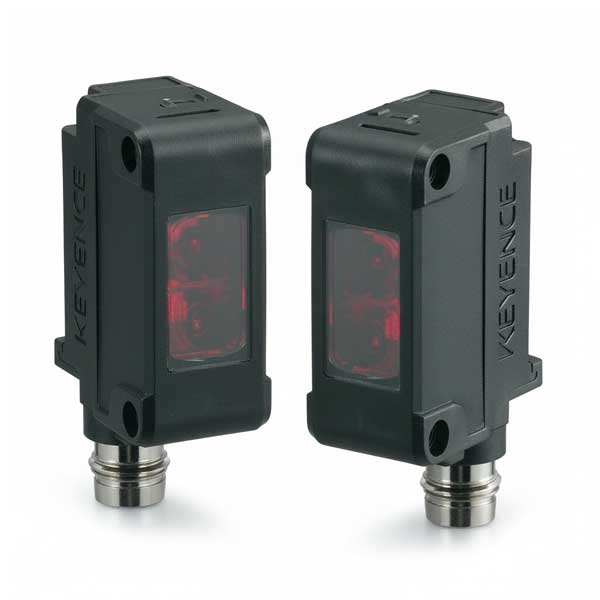

Keyence PZ-G52CN là cảm biến quang dạng thu phát độc lập công suất lớn, khoảng cách phát hiện lên đến 40 mét, ngõ ra NPN, kết nối bằng đầu nối M8. Với nguồn sáng hồng ngoại kép và thiết kế nhỏ gọn, đây là lựa chọn lý tưởng cho các hệ thống tự động hóa công nghiệp cần phát hiện ở khoảng cách xa trong không gian hạn chế và môi trường nhiều ánh sáng nền.
| Mẫu | PZ-G52CN |
| Loại | Thu phát độc lập, công suất lớn |
| Hình dạng | Dạng hình chữ nhật |
| Ngõ ra | NPN |
| Kết nối dây cáp | Đầu nối M8 |
| Khoảng cách phát hiện | 40 m |
| Đường kính vệt | Không áp dụng |
| Nguồn sáng | LED hồng ngoại x 2 |
| Điều chỉnh độ nhạy | Tụ tinh chỉnh 1 vòng (230°) |
| Thời gian đáp ứng | 500 µs |
| Chế độ vận hành | BẬT-SÁNG / BẬT-TỐI (công tắc chọn) |
| Đèn báo (LED) | Nguồn (T): Cam | Ngõ ra (R): Cam | Vận hành ổn định: Xanh lá | Nhận ánh sáng: Đỏ |
| Ngõ ra điều khiển | NPN mở thu, tối đa 30 VDC, 100 mA, điện áp dư ≤1 V |
| Mạch bảo vệ | Chống đảo cực, quá dòng, chống sét |
| Triệt nhiễu | Lên đến 2 khối (khi dùng bộ lọc phân cực) |
| Mô men xoắn siết chặt | Mẫu hình chữ nhật (lỗ lắp): ≤0.5 N·m |
| Điện áp nguồn | 10–30 VDC, ±10%, có gợn sóng |
| Dòng điện tiêu thụ | Đầu phát: ≤25 mA, Đầu nhận: ≤28 mA |
| Chỉ số chống chịu thời tiết | IP67 / IP69K / NEMA 4X, 6, 12 |
| Ánh sáng môi trường | Tối đa 5.000 lux (đèn), 20.000 lux (mặt trời) |
| Nhiệt độ môi trường | -20 đến +55 °C (không đóng băng) |
| Độ ẩm môi trường | 35–85 % RH (không ngưng tụ) |
| Chống rung | 10–55 Hz, biên độ 1.5 mm, 2 giờ theo 3 trục |
| Chống va đập | 1.000 m/s², 6 lần theo X, Y, Z |
| Vật liệu vỏ | PBT gia cường sợi thủy tinh |
| Ống kính | Polyarylate (PAR) |
| Tụ tinh chỉnh | Polyamide (PA) gia cường sợi thủy tinh |
| Cáp | PVC |
| Phụ kiện | Sổ tay hướng dẫn |
| Khối lượng | Xấp xỉ 10 g |
Ứng dụng tiêu biểu
- Phát hiện vật thể ở khoảng cách rất xa (lên đến 40 m)
- Ứng dụng trên băng tải dài, kho bãi, nhà máy sản xuất quy mô lớn
- Phát hiện palet, container, xe nâng, rào chắn an toàn
- Môi trường nhiều ánh sáng mặt trời hoặc đèn công nghiệp mạnh – nhờ LED hồng ngoại và bộ lọc phân cực
- Sử dụng với PLC kiểu sink (NPN – phổ biến trong hệ thống cũ)
- Lắp đặt trong không gian hẹp nhờ thiết kế nhỏ gọn và đầu nối M8
Lưu ý khi sử dụng
- Yêu cầu lắp đặt đầu phát và đầu nhận đối diện chính xác, không có vật cản giữa đường truyền
- Tránh sương mù dày, bụi đặc hoặc nước phun trực tiếp làm mờ ống kính
- Sử dụng bộ lọc phân cực để tăng khả năng chống nhiễu từ ánh sáng môi trường mạnh
- Siết chặt đúng mô-men (≤0.5 N·m) để tránh lệch hướng tia sáng hoặc hư hỏng vị trí lắp
- LED hồng ngoại không nhìn thấy bằng mắt thường – hãy dựa vào đèn báo “Nhận ánh sáng” (màu đỏ) để kiểm tra trạng thái hoạt động
- Đầu nối M8 giúp tháo lắp nhanh, giảm lỗi đấu dây và tăng độ bền kết nối
