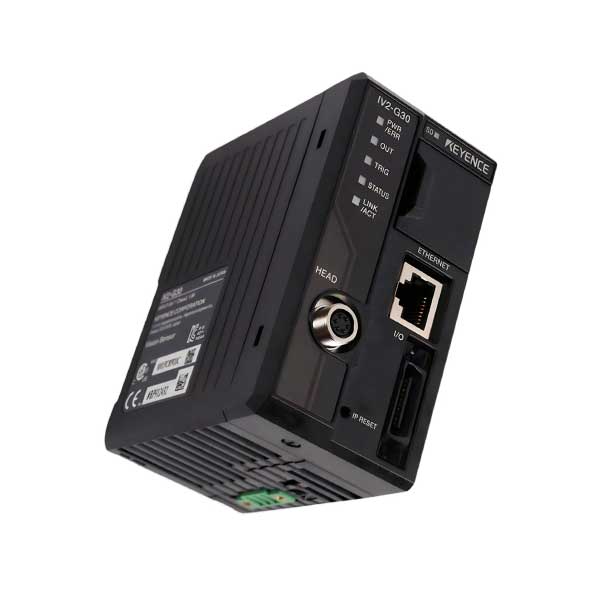

Keyence IV2-G30 – Bộ xử lý thị giác thông minh, 16 công cụ mạnh mẽ, hỗ trợ đa giao tiếp
IV2-G30 là bộ xử lý thị giác thế hệ mới từ Keyence, cung cấp 16 công cụ phát hiện và 1 công cụ điều chỉnh vị trí trong chế độ chuẩn, phù hợp cho đa dạng ứng dụng như kiểm tra ngoại quan, xác minh lắp ráp, nhận dạng OCR, hoặc giám sát vị trí. Với khả năng lưu trữ 1.000 ảnh lịch sử, hỗ trợ 128 chương trình (khi dùng thẻ SD), và truyền hình qua FTP/thẻ SD, IV2-G30 cho phép truy xuất dữ liệu dễ dàng cho phân tích và bảo trì. Thiết bị tích hợp Ethernet (10/100BASE-TX) và hỗ trợ giao tiếp công nghiệp toàn diện: EtherNet/IP™, PROFINET, EtherCAT®, CC-Link, DeviceNet™, PROFIBUS, RS-232C — lý tưởng cho hệ thống SCADA hoặc dây chuyền tự động tích hợp. Với 8 ngõ vào/ra linh hoạt, chức năng HDR, thu phóng kỹ thuật số (2×, 4×), và giao diện người-máy trực quan, IV2-G30 mang lại hiệu suất cao trong môi trường công nghiệp khắc nghiệt (0–50°C, IP không yêu cầu). Đây là nền tảng thị giác đáng tin cậy cho nhà máy thông minh từ Keyence.
| Mẫu | IV2-G30 |
| Loại | Loại chuẩn |
| Chế độ khả dụng | Chế độ chuẩn |
| Công cụ tích hợp | Hình dáng, Vùng màu*1, Vùng*2, Độ phân giải pixel ở mép gờ, Trung bình màu*1, Trung bình độ sáng*2, Chiều rộng, Đường kính, Có mép gờ, Khoảng bước, OCR, Ngăn chặn màu/độ sáng, Điều chỉnh vị trí, Điều chỉnh vị trí tốc độ cao (1/2 trục) |
| Số lượng công cụ | 16 công cụ phát hiện + 1 công cụ điều chỉnh vị trí*3 |
| Cài đặt chuyển đổi (chương trình) | 128 chương trình (có thẻ SD) / 32 chương trình (không có thẻ SD) |
| Đèn báo | PWR/ERR, OUT, TRIG, STATUS, LINK/ACT, SD |
| Lịch sử hình ảnh – Số lượng | 1.000 ảnh*4 |
| Lịch sử hình ảnh – Điều kiện lưu | Chỉ NG / NG và OK gần ngưỡng*5 / Tất cả |
| Truyền tải hình ảnh – Đích | Thẻ SD / Máy chủ FTP |
| Truyền tải hình ảnh – Định dạng | BMP / JPEG / iv2p / TXT |
| Truyền tải hình ảnh – Điều kiện | Chỉ NG / NG và OK gần ngưỡng*5 / Tất cả |
| Thông tin phân tích – Hiển thị RUN | Danh sách công cụ (kết quả, mức độ tương đồng, thanh tương đồng)*6 |
| Thông tin phân tích – Thông tin RUN |
Chuyển đổi: TẮT / biểu đồ / thời gian xử lý / đếm / giám sát ngõ ra • Biểu đồ: tần số, tương đồng (TỐI ĐA/TỐI THIỂU/TRUNG BÌNH), OK/NG • Thời gian: xử lý & chụp (mới nhất, TỐI ĐA, TỐI THIỂU, TRUNG BÌNH) • Đếm: kích hoạt, OK, NG, lỗi • Giám sát ngõ ra: trạng thái BẬT/TẮT*6 |
| Chức năng chụp ảnh | Chụp ảnh trước, Phạm vi chụp, Thu phóng số (2×, 4×), HDR, Khuếch đại cao, Bộ lọc màu*1, Cân bằng trắng*1, Chỉnh độ sáng |
| Chức năng công cụ | Màn chắn hình dáng, Màn chắn, Trích xuất/loại trừ màu*1, Biểu đồ màu*1, Biểu đồ đơn sắc*2, Định tỷ lệ |
| Tiện ích phụ trợ | Danh sách lỗi, Duy trì ngắt, Chạy kiểm tra, Giám sát I/O, Bảo mật, Mô phỏng*7 |
| Ngõ vào – Loại |
Không điện áp / Điện áp (≤26,4 V) Không điện áp: BẬT ≤2 V, TẮT ≤0,1 mA Điện áp: BẬT ≥18 V, TẮT ≤0,2 mA |
| Ngõ vào – Số lượng | 8 (IN1–IN8) |
| Ngõ vào – Chức năng |
IN1: Kích hoạt phụ IN2–IN8: Chuyển chương trình, xóa lỗi, đăng ký ảnh chính, hủy lưu SD |
| Ngõ ra – Loại |
Cực thu để hở, chọn NPN/PNP & N.O./N.C. NPN: ≤26,4 V / 50 mA, dư ≤1,5 V PNP: ≤26,4 V / 50 mA, dư ≤2 V |
| Ngõ ra – Số lượng | 8 (OUT1–OUT8) |
| Ngõ ra – Chức năng | Tổng hợp (OK/NG), Vận hành, Bận, Sẵn sàng, Nhấp nháy, Kết quả điều chỉnh, Kết quả công cụ, Lỗi, Lỗi SD… |
| Ethernet – Chuẩn | 100BASE-TX / 10BASE-T |
| Ethernet – Đầu nối | RJ45 8 chốt |
| Chức năng mạng | FTP Client, SNTP Client |
| Giao diện tích hợp | EtherNet/IP™, PROFINET, TCP/IP |
| Khối giao tiếp hỗ trợ | EtherCAT®, CC-Link, DeviceNet™, PROFIBUS, RS-232C*8 |
| Bộ nhớ mở rộng | Thẻ SD/SDHC*9 |
| Điện áp nguồn | 24 VDC ±10% (bao gồm gợn) |
| Dòng điện tiêu thụ | ≤1,8 A (bao gồm khối giao tiếp và tải ngõ ra) |
| Nhiệt độ môi trường | 0 đến +50°C (không đóng băng) |
| Độ ẩm môi trường | 35 đến 85% RH (không ngưng tụ) |
| Vật liệu |
Vỏ chính: PC Đầu nối nguồn: PA/POM Đầu nối I/O: PA Đầu nối cảm biến: Kẽm mạ Ni / PA Đầu nối Ethernet: Đồng đỏ mạ Ni Tản nhiệt sau: Nhôm Vấu DIN: POM Nhãn: PC |
| Khối lượng | 330 g |
*1 Chỉ áp dụng cho model màu.
*2 Chỉ áp dụng cho model đơn sắc.
*3 Có thể cấu hình theo chương trình.
*4 Lưu trong bộ nhớ trong. Có thể sao lưu qua phần mềm IV2-H1 hoặc bảng điều khiển IV2-CP50.
*5 Chỉ áp dụng trong chế độ nhận biết (Pattern Matching).
*6 Hiển thị được trên IV2-CP50 hoặc phần mềm IV2-H1.
*7 Sử dụng với phần mềm IV2-H1.
*8 Khi kết nối khối giao tiếp Sê-ri DL.
*9 Chỉ sử dụng thẻ do KEYENCE khuyến nghị.
